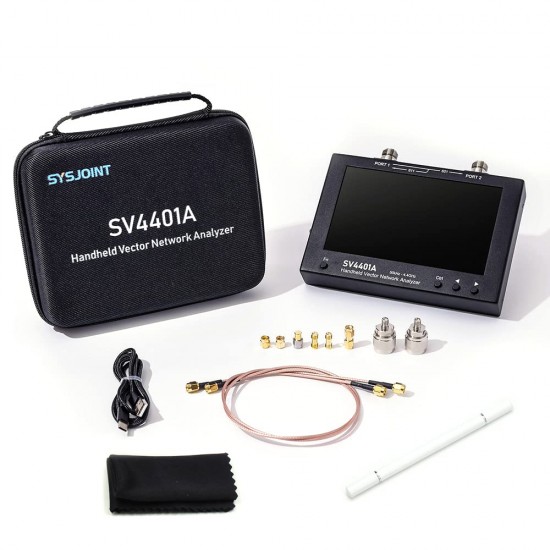

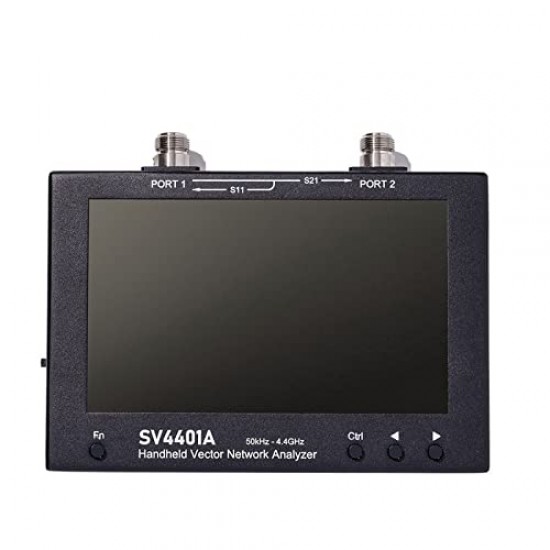

NANO VNA-SV4401A محلل الشبكات المتجهي المحمول

يعد NANO VNA-SV4401A جهازًا احترافيًا لتحليل الشبكات المتجهية (Vector Network Analyzer - VNA)، صُمم خصيصًا لمهندسي الاتصالات، وفنيي الترددات اللاسلكية، وهواة اللاسلكي الذين يحتاجون إلى قياسات دقيقة للهوائيات ومكونات RF.

يغطي الجهاز نطاقًا واسعًا من 50 كيلوهرتز إلى 4.4 جيجاهرتز، ويتيح إجراء قياسات S11 وS21 بدقة عالية، بالإضافة إلى تحليل SWR والممانعة (Impedance) وقياس فقد الإرجاع (Return Loss) ومخطط سميث (Smith Chart)، مما يجعله أداة متكاملة لاختبار وضبط أنظمة الاتصالات اللاسلكية.

أبرز المميزات

• تغطية ترددية واسعة من 50 كيلوهرتز إلى 4.4 جيجاهرتز.
• يدعم قياسات S11 وS21 باحترافية.
• شاشة لمس IPS مقاس 7 بوصات بدقة 1024 × 600.
• عرض مخطط Smith Chart وتحليل SWR وReturn Loss وPhase وGroup Delay.
• حتى 1001 نقطة مسح (Sweep Points).
• سرعة مسح تصل إلى 400 نقطة في الثانية.
• ذاكرة داخلية 8 جيجابايت لحفظ ملفات المعايرة والنتائج وملفات Touchstone.
• منفذ USB Type-C للشحن ونقل البيانات.
• بطاريتان داخليتان من نوع 18650 توفران تشغيلًا يصل إلى 4 ساعات.
• موصلات N-Type مع محولات N إلى SMA مرفقة.
• تصميم معدني متين مناسب للعمل الميداني والمختبرات.

المواصفات الفنية

الاستخدامات

• قياس وضبط الهوائيات.
• قياس نسبة الموجة الراجعة (SWR).
• قياس الممانعة (Impedance).
• اختبار الكابلات المحورية (Coaxial Cables).
• تحليل الفلاتر ومقسمات القدرة والمضخمات.
• اختبار الدوبلكسر (Duplexer) والكبلرات (Couplers).
• صيانة أنظمة الاتصالات اللاسلكية.
• مختبرات RF ومراكز الصيانة.
• هواة اللاسلكي ومحترفو الاتصالات.
